在印刷电路板组装（PCBA）领域，精度不仅仅是目标，更是一个基本要求。一个元件的错位就可能使高价值的原型变成昂贵的废铁。而实现这种精度的关键就在于标记点 （也称为光学点或参考点）。
1.什么是标记点？为什么它很重要？
标记点是专用的位置识别点，提供自动贴片机 用于调整电路板的坐标。标记点设计的质量直接决定了SMT的整体效率 和精度。
如果没有这些参考点，机器就难以保持货架，导致部件移位和生产混乱。
2. 工程最佳实践：标记点布局
为避免组装错误，您的PCB布局必须遵循以下行业标准：
董事会级别职位安排
- 双面构成：如果要在数千个安装组件，则必须在两层上添加标记点。
- “防错”策略：将点放置在棋盘的四个角上。确保位置不准确，以防止意外反向加载（防错）。
- 最低要求：如果空间有限，至少要沿对角线放置两个点。
面板化和 Rails
- 使用工具边缘：在面板上放置片的四个角上放置标记点。
- 无工具边缘：如果不使用楼梯，则必须在板的开放区域内至少设置三个标记点。
组件级精度

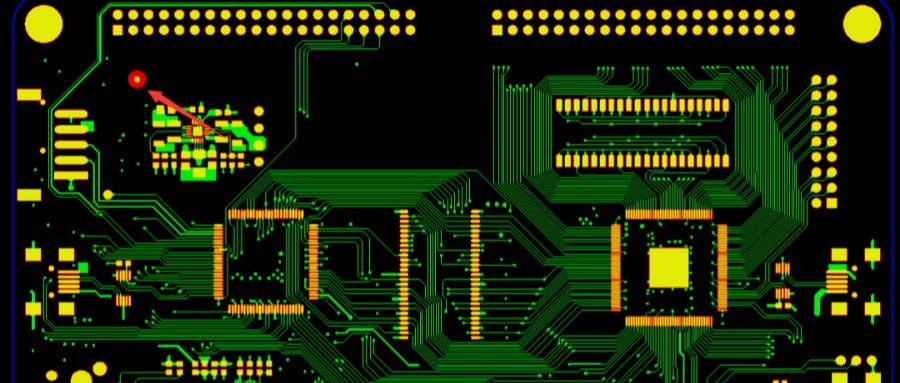

- 对于QFP或BGA等高密度封装，必须在元件的对角处添加两个专用标记点，以保证超高的安装精度。
3. 最大程度提高设计规范的识别度
SMT贴片机的摄像头需要高恢复才能“看清”图案。如果您的设计不符合标准，机器将无法识别。

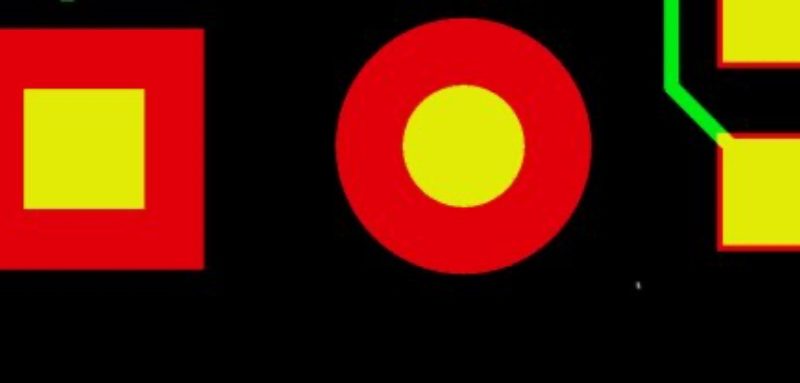

| 特征 | 标准规范 | 原因 | |
| 形状 | 圆形或方形 | 标准几何形状最容易被视觉系统处理。 | |
| 尺寸（垫片） | 1.0毫米 | 提供最佳的光学反射效果。光学反射。 | |
| 面积表面 电阻焊层开口 | 2.0毫米（或焊盘+0.5毫米） | 阻焊油会反射光线，干扰识别。 | |

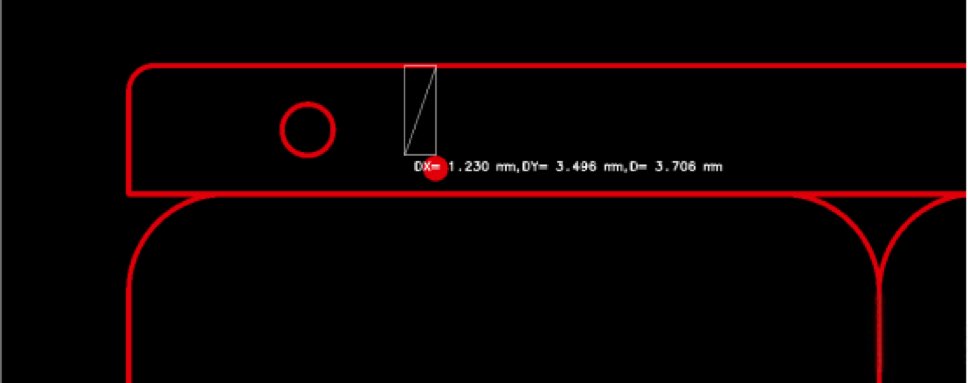

| 边缘间隙 | >3.5毫米 | 防止机器的传送轨道头部标记点。 | |

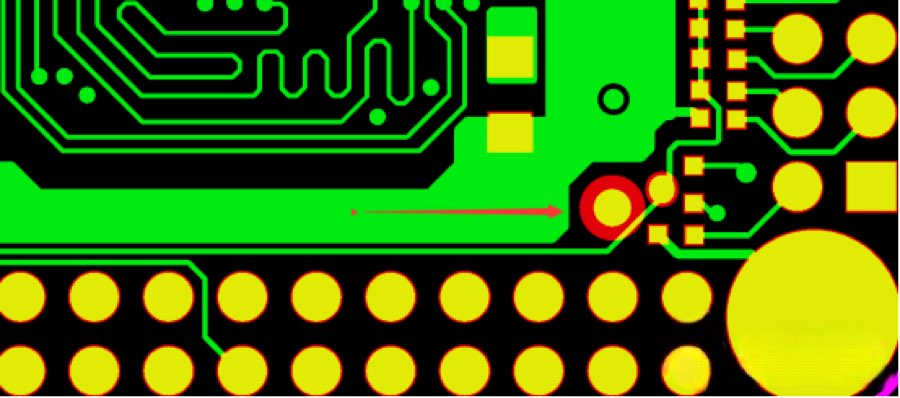

| 禁入区 | >3.0毫米 | 距离标记点太近的走线或焊盘会干扰机器的传感器。 |
4.“损失”的代价
如果忽略标记点设计会发生什么？
- 元件损坏：机器可能将普通焊盘错误识别为标记点，导致元件随机放置在电路板上。
- 材料浪费：这会导致零部件丢失和原材料浪费。
- 时间线崩溃：你不仅会损失金钱；由于重新制造和重新购买，你还会损失数周的研发时间。
5.主动质量控制：DFM解决方案
不要让您的项目听天由命。我们工厂在生产开始前使用福信DFM软件 审核您的设计文件。我们的自动化检查确保
- 零输出点：我们验证每个电路板都具有精确缩放所需的参考点。
- 标准合规性：我们会指出开口尺寸、边缘间隙或附近线路干扰方面的任何问题。
与专家合作
准备从原型设计过渡到量产？别让微小的设计缺陷毁了您的产品发布。[立即联系我们] 获取免费的DFM设计审查 ，确保您的PCB 100%符合SMT贴片要求。
